일정발열형 히팅케이블

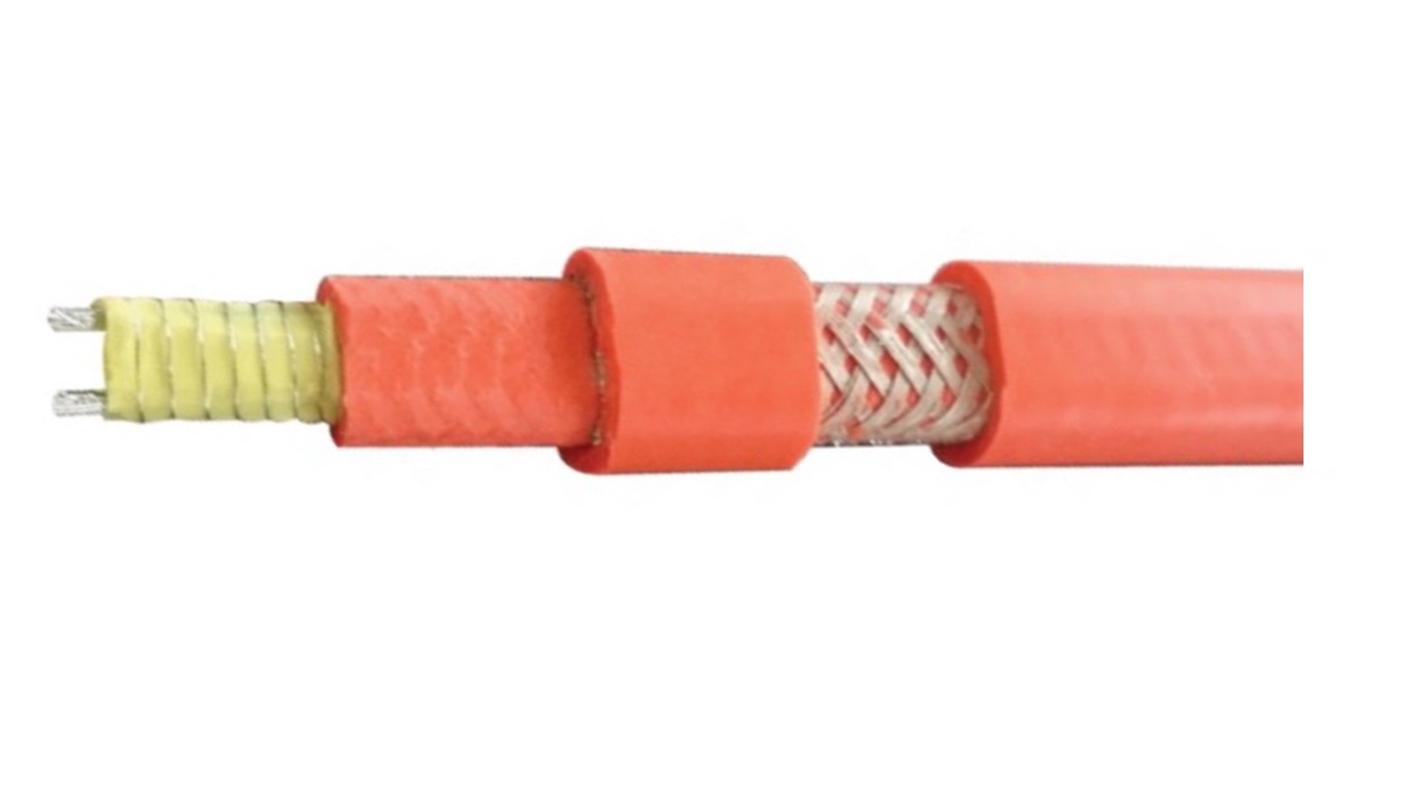

FBCW Constant Wattage Parallel Heating Cable

일정발열형 히팅케이블의 병렬형 제품군으로, 100℃까지의 프로세스 라인의 온도유지가 가능하며, 최대 100m까지 설치 가능합니다. 극한 기상조건에 적합하여 선박과 외부 탱크 등의 온도유지와 동파방지에 적합합니다.

제품특징

• 조작이 간편하고 반응속도가 빠릅니다.
• 병렬형 히팅케이블 유형입니다.
• 순간 내열성 및 내유성, 내화학성이 우수합니다.
• 수명이 오래갑니다.
• 기동전류가 발생하지 않습니다.

제품사양

• 최대 연속사용온도 100℃ (Power On)
• 최대 순간노출온도 150℃ (Power Off)
• 공칭출력 10, 20, 30, 40 W/M at 10℃
• 최대 회로 길이 100m
• 사용전압 200~277Vac
• 배관의 동파방지 및 온도유지(중온용)
• 반도체 산업의 난방유지보수 및 가스공급탱크 시스템 관리

SFCSeries Heating Cable

직렬형 히팅케이블의 SFC 제품군으로, 150℃까지의 프로세스 라인의 온도유지가 가능하며, 1개소 전원 공급으로 최대 4Km까지 설치 가능합니다. 극한 기상조건에 적합하여 외부 탱크, 장거리 배관의 온도유지와 동파방지에 적합하며, 단상 전원 결선용입니다.

제품특징

• 직렬형 히팅구성으로 공급전원 방식에 따라 구성이 자유롭습니다.
• 순간 내열성 및 내유성, 내화학성이 우수합니다.
• 수명이 오래갑니다.
• 최대 4km까지 설치가 가능하여 설치비용을 절감 할 수 있습니다.
• 기동전류가 발생하지 않습니다.

제품사양

• 최대 연속사용온도 150℃ (Power On)
• 최대 순간노출온도 250℃ (Power Off)
• 공칭출력 10, 20, 30, 40 W/M at 10℃
• 최고 발열 밀도 40W/M
• 최대 회로 길이 4km
• 사용전압 600 Vac
• 장거리 배관의 동파방지 및 온도유지 (고온용 )
• 탱크 및 선박의 온도유지와 동파방지

LLC3-Phase Heating Cable

테프론 절연 히팅케이블의 LLC 제품군으로, 120℃까지의 프로세스 온도유지가 가능하며, 1개소 전원공급으로 최대 4Km까지 설치 가능합니다. 극한 기상조건에 적합하여 외부 탱크, 장거리 배관의 온도유지와 동파방지에 적합하며, 3 상 전원 결선용입니다.

제품특징

• 조작이 간편하고 반응속도가 빨라 자동제어가 용이합니다.
• 직렬형 히팅구성으로 공급전원 방식에 따라 구성이 자유롭습니다.
• 순간 내열성 및 내유성, 내화학성이 우수합니다.
• 수명이 오래갑니다.
• 최대 4km까지 설치가 가능하여 설치비용을 절감 할 수 있습니다.
• 기동전류가 발생하지 않습니다.

제품사양

• 최대 연속사용온도 90℃ (Power On)
• 최대 순간노출온도 135℃ (Power Off)
• 최대 회로 길이 4km
• 사용전압 1,000Vac이하
• 최고 발열 밀도 40w/M
• 석유화학공장 등 장거리 원료 이송 라인(고온용)
• 터널 등 소화전 공급 라인

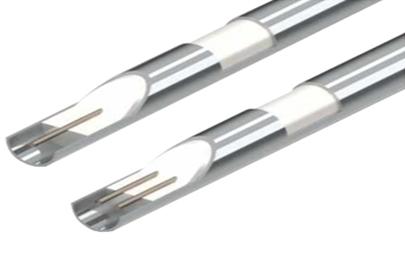

MIMineral Insulated Heating Cable

산화마그네슘 절연을 이용한 히팅케이블의 MI 제품군으로, 최고 600℃까지 프로세스 온도유지가 가능하며, 부식방지가 요구되는 고온유지 공정과 산업용 동파방지에 가장 적합한 제품으로 석유화학, 원자로 같은 케이블의 기계적 강도와 화학적 특성이 중요시 되는 지역에 긴 시간 고온을 유지해야만 하는 극한 상황에 적용합니다.

제품특징

• 온도와 시공환경 조건에 따라 제작방식이 달라 정확한 설계가 요구됩니다.
• 제품에 따라 600℃ 이상의 고온을 발열합니다.
• 제작방식에 따라 케이블의 다양한 저항 값과 단선, 복선으로 사용 가능 합니다.
• 케이블, 전원박스, 결선 부품의 유닛구성으로 제공되어지며, 시공 현장의 수정을 위해 부품별 개별공급도 가능합니다.

제품사양

• 최대 사용온도
  구리 외부자켓 200℃
  백동 외부자켓 400℃
  스테인레스 스틸 및 니켈 합금 외부자켓 600℃
• 최대 전압 500Vac(조립된 제품 )
• 최대 전압 750Vac(케이블 )
• 석유화학 , 원자로 등 긴 시간 동안 고온 유지용

STSSkin Trace Heating System

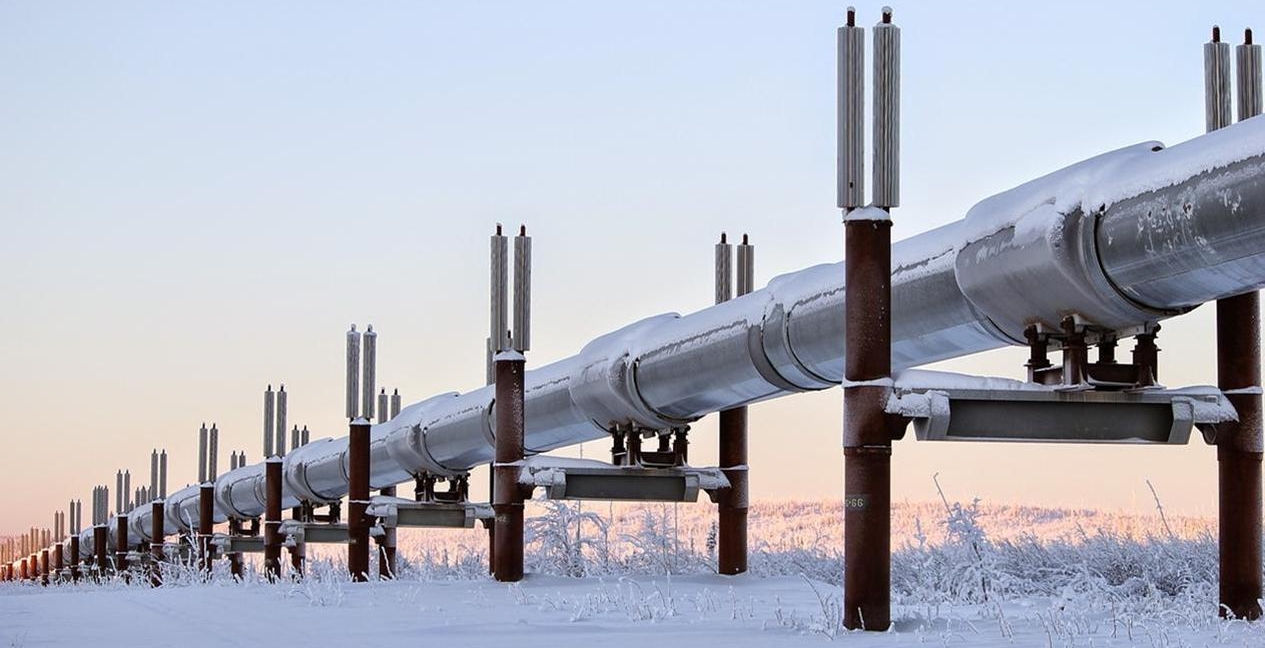

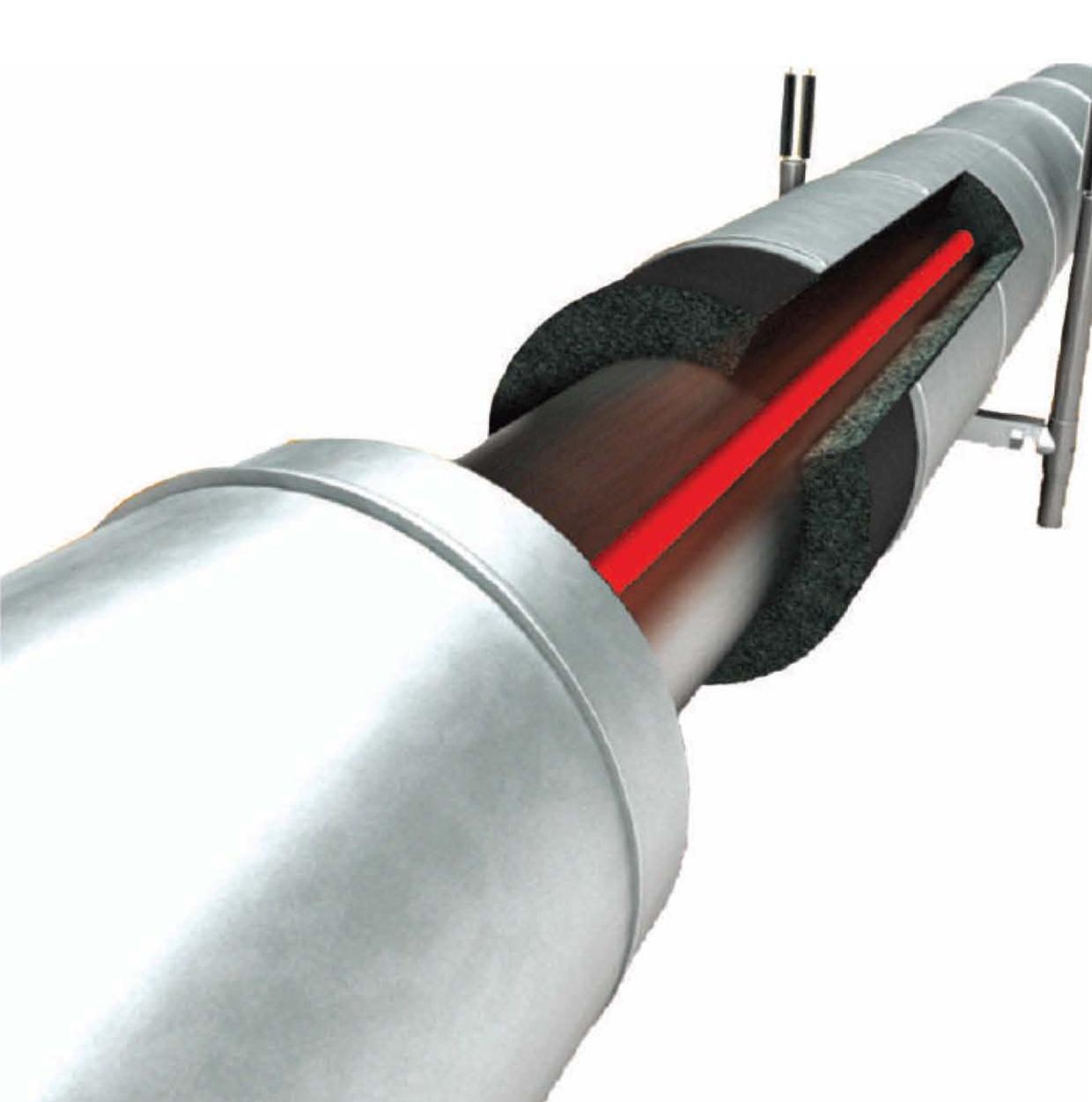

Skin Trace 시스템의 STS 제품군으로, 200℃까지의 프로세스 온도유지가 가능하며, 30Km 이상의 장거리 송유관 파이프 등에 적용합니다.

제품특징

• 하나의 전원 공급 장치로 최장 30km의 파이프 라인을 제어 할 수 있습니다.
• 뛰어난 열 효율성으로 전원공급을 위한 케이블 비용이 절감됩니다.
• 히팅 튜브의 표면에는 어떠한 전류도 유기되지 않습니다.
• 수명이 오래갑니다.

제품원리

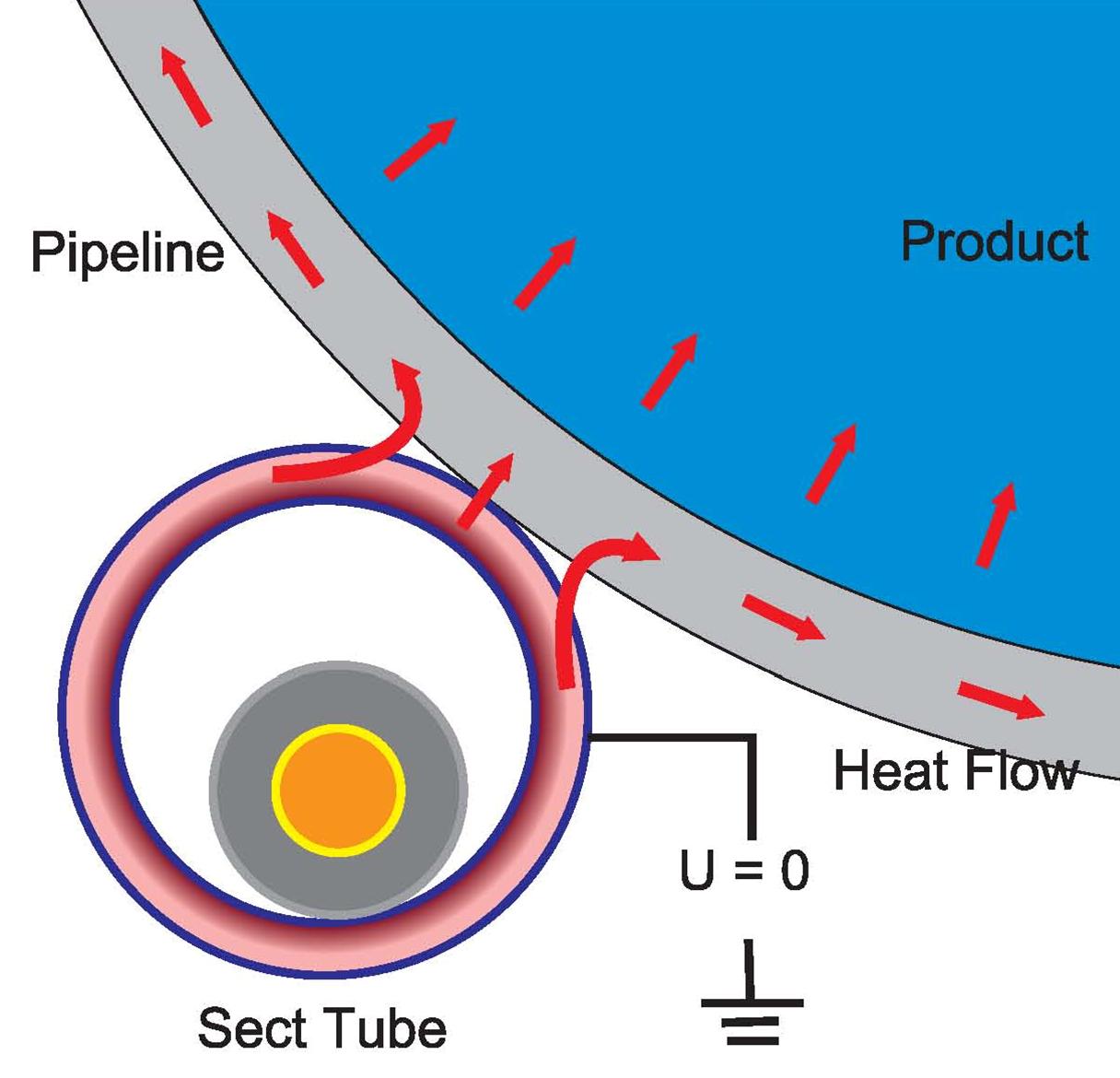

• STS의 Skin Trace 시스템은 파이프 내부의 도전체로 인해 파이프 표면에 유도되는 전류를 이용하여 발열하는 제품입니다.

제품시공

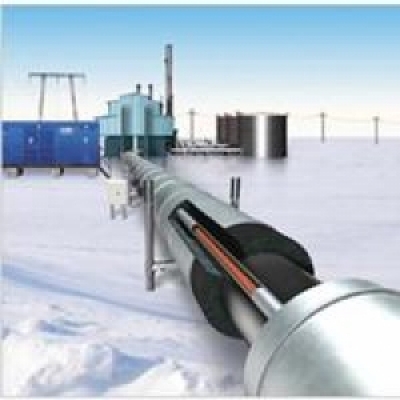

• Skin Trace 시스템은 장거리 파이프 라인의 온도유지 및 결빙방지에 설계, 적용 할 수 있습니다.
• STS는 1개소의 전원공급 장치만으로 30km의 파이프 라인을 제어할 수 있습니다.
• 3km 이상의 파이프 라인에 뛰어난 열 효율성과 비용을 절감 할 수 있는 솔루션입니다.
